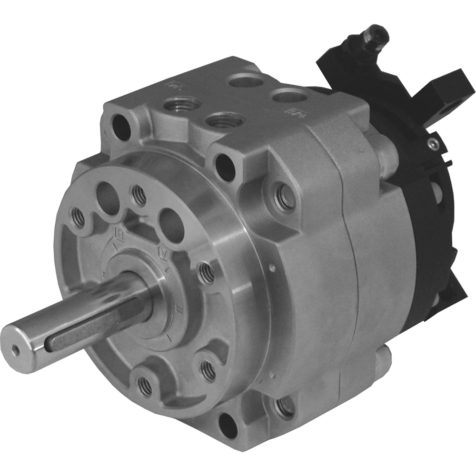

6420-as sorozat

A 6420-as sorozatú lapátos forgómozgatókat 90-180 vagy 270 fokos működésre tervezték. Egy zárt térben. Méretek szerint kompaktabbak, mint a többi típusú forgó hajtómű.
A választék 10-től 100-ig terjedő furatméreteket tartalmaz 4 konfigurációban:

• alap
• forgatható szögbeállító mechanizmussal
• érzékelési támogatással
• forgatható szögbeállító mechanizmussal és érzékelő támogatással

A testek alumíniumból, a tengelyek krómozott acélból és a tömítések NBR-ből készülnek.
Az érzékelő tartókészlet lehetővé teszi az érzékelők tetszőleges pozícióba helyezését. A forgásszög állító mechanizmus lehetővé teszi a teljes forgás beállítását a 10-40 furatméreteknél, míg a többi méretnél standard hidraulikus lengéscsillapítók vannak, amelyek csak a forgás utolsó részének beállítását teszik lehetővé.
Az egységek rögzíthetők a házon lévő menettel vagy a testen lévő átmenő furatokkal.
Az 50-100 furatméretnél a tengely golyóscsapágyakba fut, amelyek nagy ellenállást biztosítanak.

LAPÁTOS TÍPUSÚ FORGÓHAJTÓMŰVEK
